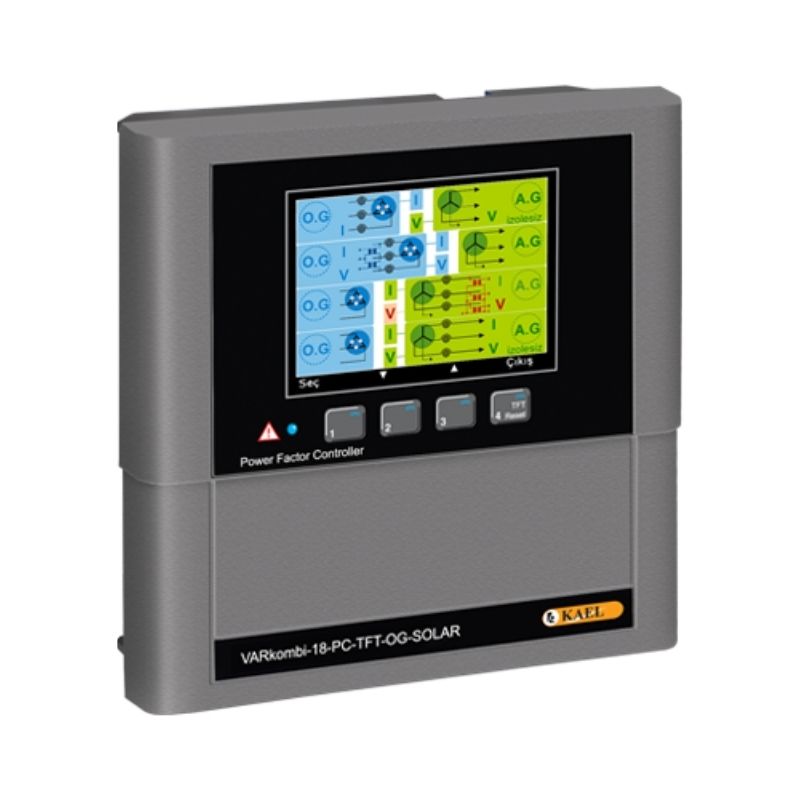

VARkombi-18-PC-TFT-OG-SOLAR 18 Kademeli OG GES Reaktif Güç Kontrol Rölesi

Varkombi-18-Pc-Tft-Og-Solar Kullanım Kılavuzu

Ürün Açıklaması

KAEL VARkombi-18-PC-TFT-OG-SOLAR, orta gerilimden ölçü alınan güneş enerjisi santralleri ve GES kurulu işletmelerin kompanzasyon sistemleri için geliştirilmiş, üç faz kontrollü ve 18 kademeli bir reaktif güç kontrol rölesidir.

Solar uygulamalara yönelik çalışma yapısıyla şebekeden enerji alınırken kompanzasyonu yönetir; üretilen enerji şebekeye verilirken kompanzasyonu devre dışı bırakır. Kondansatör ve şönt reaktör kademelerinin kontrolünü sağlayarak tesisin reaktif güç yönetimine destek olur.

3,2 inç renkli TFT ekranı ve Türkçe menüsü üzerinden elektriksel değerler ve kademe durumları takip edilebilir. RS485 Modbus RTU haberleşmesi, otomatik kademe öğrenme ve eşit yaşlandırma işlevleri sunar. Akım ve gerilim harmoniklerini 31. harmoniğe kadar grafik olarak gösterebilir.

Ürün Özellikleri

• Marka: KAEL
• Model: VARkombi-18-PC-TFT-OG-SOLAR
• Ürün Tipi: Reaktif güç kontrol rölesi
• Uygulama Alanı: Orta gerilimden ölçü alınan GES projeleri ve GES kurulu işletmeler
• Kademe Sayısı: 18
• Kontrol ve Ölçüm: Üç faz, üç akım
• Ekran: 3,2 inç renkli TFT
• Menü Dili: Türkçe
• Haberleşme: RS485 Modbus RTU
• Kademe Öğrenme: Otomatik
• Kademe Desteği: Monofaze, difaze ve trifaze kondansatörler ile şönt reaktörler
• Akım ve Gerilim Trafosu Oranı Ayarı: Var
• Harmonik İzleme: 31. harmoniğe kadar akım ve gerilim harmonikleri
• Toplam Harmonik Bozulma Ölçümü: THD-V ve THD-I
• Enerji Ölçümü: Aktif ve reaktif enerji
• Sıcaklık Ölçümü: Var
• Fan ve Alarm Rölesi: Var
• Eşit Yaşlandırma: Var
• Şifre Koruması: Var
• Koruma İşlevleri: Aşırı/düşük gerilim, aşırı sıcaklık, aşırı harmonik ve kademe koruma
• Minimum Cevap Süresi: Hızlı modda 40 ms
• Besleme Gerilimi: 230 V AC, 50/60 Hz
• Güç Tüketimi: 10 VA’dan düşük
• Çalışma Sıcaklığı: -5 °C ile +50 °C
• Ölçüler: 144 × 144 × 37 mm

ARSEL Elektrik Güvencesi

KAEL VARkombi-18-PC-TFT-OG-SOLAR 18 Kademeli Reaktif Güç Kontrol Rölesi, ARSEL Elektrik güvencesiyle GES kompanzasyon uygulamalarınız için sunulmaktadır. Teknik özelliklerini inceleyebilir, ürün ve sipariş bilgisi için bizimle iletişime geçebilirsiniz.
