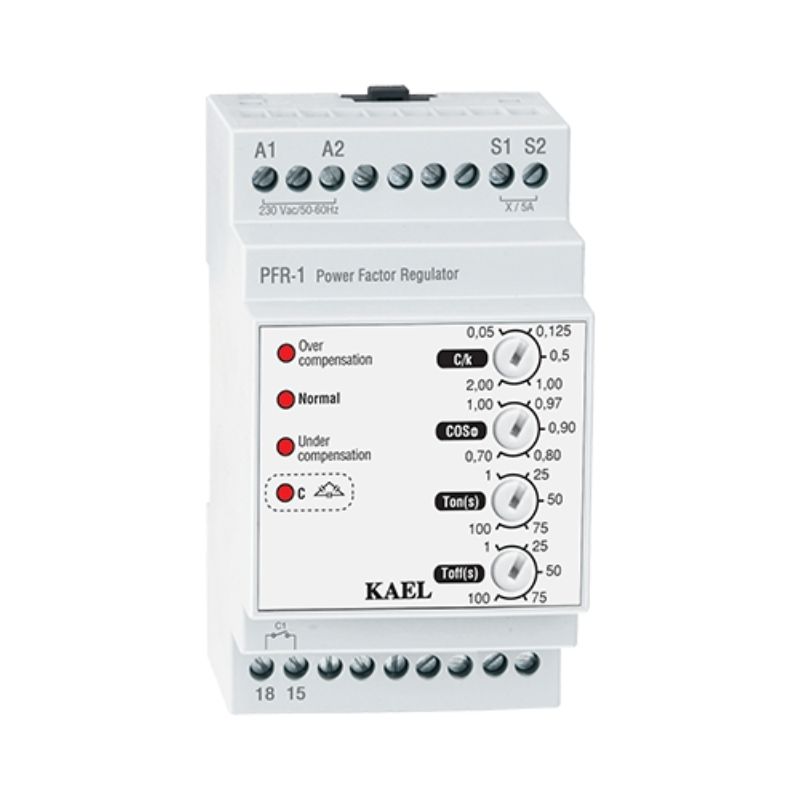

PFR-1 1 Kademeli Tek Faz Kontrollü Reaktif Güç Kontrol Rölesi

PFR1 Kullanım Kılavuzu

Ürün Açıklaması

KAEL PFR-1, tek bir yükün kompanzasyonu için tasarlanmış, tek faz kontrollü ve 1 kademeli bir reaktif güç kontrol rölesidir. Ekonomik seride yer alan model, küçük ve dengeli yüklü işletmelerde yerel kompanzasyon uygulamalarında kullanılabilir.

Hedef cosφ, C/k, kademe alma ve kademe bırakma süreleri cihaz üzerindeki ayar düğmeleriyle belirlenebilir. Kompanzasyon ihtiyacına göre kondansatör kademesinin devreye alınmasını veya çıkarılmasını yönetir. Çalışma durumu LED’ler üzerinden takip edilebilir. Pano içindeki raya monte edilen PFR-1, trifaze kondansatörleri destekler. Sayısal ekranı ve haberleşme özelliği bulunmaz.

Ürün Özellikleri

• Marka: KAEL
• Model: PFR-1
• Ürün Tipi: Reaktif güç kontrol rölesi
• Seri: Ekonomik
• Kademe Sayısı: 1
• Uygulama: Tek yükün kompanzasyonu, yerel kompanzasyon
• Kontrol: Tek faz
• Bağlantı: Bir faz, bir akım
• Gösterim: Kompanzasyon ve kademe durum LED’leri
• Sayısal Ekran: Yok
• Hedef Cosφ Ayarı: 0,70–1,00
• C/k Ayarı: 0,05–2
• Kademe Alma Süresi: 1–100 saniye
• Kademe Bırakma Süresi: 1–100 saniye
• Trifaze Kondansatör Desteği: Var
• Monofaze Kondansatör Desteği: Yok
• Şönt Reaktör Desteği: Yok
• SVC Uyumu: Yok
• Haberleşme: Yok
• Sıcaklık Ölçümü: Yok
• Fan ve Alarm Rölesi: Yok
• Şifre Koruması: Yok
• Besleme: 230 V AC, 50/60 Hz
• Akım Ölçme Aralığı: 0,05–6 A
• Akım Trafosu Sekonderi: 5 A
• Maksimum Kontak Akımı: 3 A / 240 V AC
• Cihaz Koruma Sınıfı: IP20
• Klemens Koruma Sınıfı: IP00
• Çalışma Sıcaklığı: -5…+50 °C
• Montaj: Pano içi raya montaj
