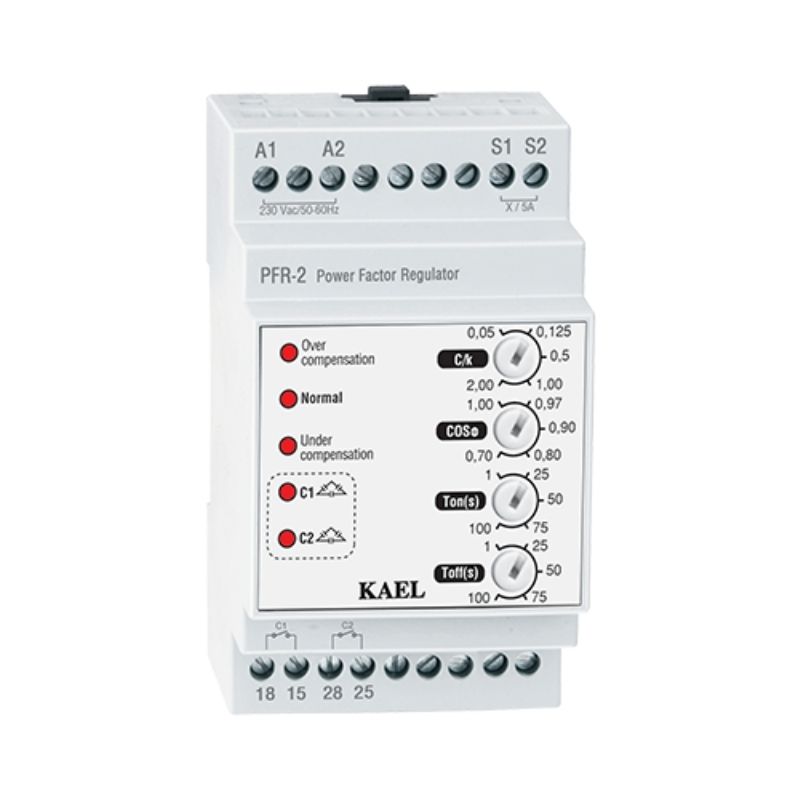

PFR-2 2 Kademeli Tek Faz Kontrollü Reaktif Güç Kontrol Rölesi

PFR2 Kullanım Kılavuzu

Ürün Açıklaması

KAEL PFR-2, birkaç yükün kompanzasyonu ve küçük, dengeli yüklü işletmeler için sunulan, tek faz kontrollü ve 2 kademeli bir reaktif güç kontrol rölesidir. Ekonomik seride yer alan model, yerel kompanzasyon ve belirli bir yükle birlikte çalışması istenen uygulamalarda kullanılabilir.

Hedef cosφ, C/k, kademe alma ve kademe bırakma süreleri cihaz üzerindeki ayar düğmeleriyle belirlenebilir. Kondansatör kademelerini baştan alıp baştan çıkarma yöntemiyle yönetir. Kompanzasyon durumu ve devredeki kademeler LED’ler üzerinden takip edilebilir. Pano içindeki raya monte edilen PFR-2, trifaze kondansatörleri destekler. Sayısal ekranı ve haberleşme özelliği bulunmaz.

Ürün Özellikleri

• Marka: KAEL
• Model: PFR-2
• Ürün Tipi: Reaktif güç kontrol rölesi
• Seri: Ekonomik
• Kademe Sayısı: 2
• Uygulama: Birkaç yükün kompanzasyonu, küçük ve dengeli işletmeler
• Kontrol: Tek faz
• Bağlantı: Bir faz, bir akım
• Gösterim: Kompanzasyon ve kademe durum LED’leri
• Sayısal Ekran: Yok
• Hedef Cosφ Ayarı: 0,70–1,00
• C/k Ayarı: 0,05–2
• Kademe Alma Süresi: 1–100 saniye
• Kademe Bırakma Süresi: 1–100 saniye
• Trifaze Kondansatör Desteği: Var
• Monofaze Kondansatör Desteği: Yok
• Şönt Reaktör Desteği: Yok
• SVC Uyumu: Yok
• Haberleşme: Yok
• Sıcaklık Ölçümü: Yok
• Fan ve Alarm Rölesi: Yok
• Şifre Koruması: Yok
• Besleme: 230 V AC, 50/60 Hz
• Akım Ölçme Aralığı: 0,05–6 A
• Akım Trafosu Sekonderi: 5 A
• Maksimum Kontak Akımı: 3 A / 240 V AC
• Cihaz Koruma Sınıfı: IP20
• Klemens Koruma Sınıfı: IP00
• Çalışma Sıcaklığı: -5…+50 °C
• Montaj: Pano içi raya montaj

ARSEL Elektrik Güvencesi

KAEL PFR-2 Reaktif Güç Kontrol Rölesi, ARSEL Elektrik güvencesiyle kompanzasyon uygulamalarınız için sunulmaktadır. Teknik özelliklerini inceleyebilir, ürün ve sipariş bilgisi için bizimle iletişime geçebilirsiniz.
