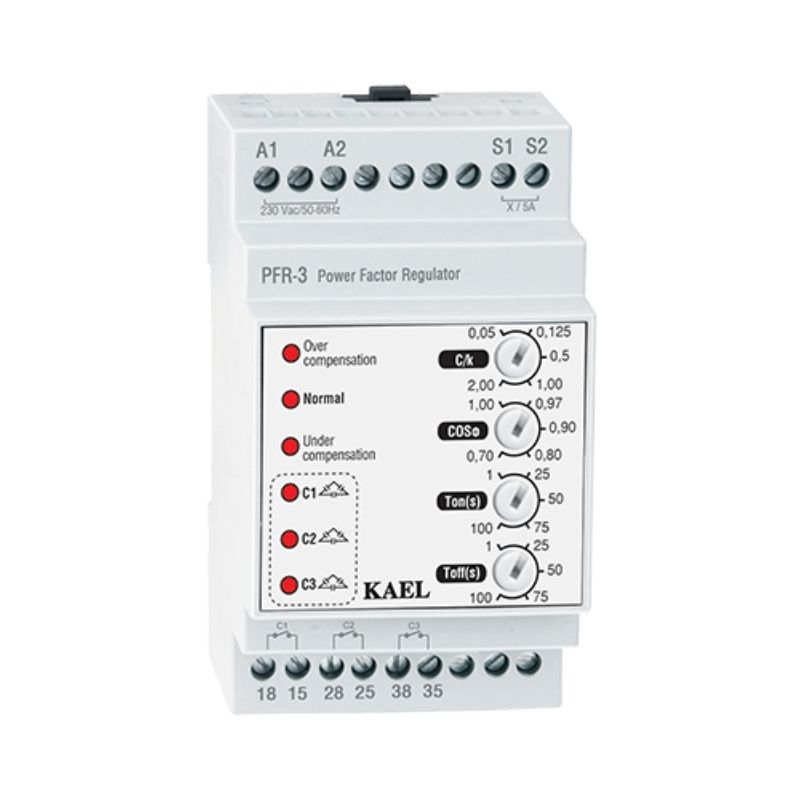

PFR-3 3 Kademeli Tek Faz Kontrollü Reaktif Güç Kontrol Rölesi

PFR3 Kullanım Kılavuzu

Ürün Açıklaması

KAEL PFR-3, küçük ve dengeli yüklü işletmelerin alçak gerilim kompanzasyonu için tasarlanmış, tek faz kontrollü ve 3 kademeli bir reaktif güç kontrol rölesidir. Yerel kompanzasyon ve belirli bir yükle birlikte çalışması istenen uygulamalar için ekonomik bir seçenek sunar.

Hedef cosφ, C/k, kademe alma ve kademe bırakma süreleri cihaz üzerindeki ayar düğmeleriyle belirlenebilir. Kondansatör kademelerini baştan alıp baştan çıkarma yöntemiyle yönetir. Kompanzasyon durumu ve devredeki kademeler LED’ler üzerinden izlenebilir. Pano içindeki raya monte edilen PFR-3, trifaze kondansatörleri destekler. Sayısal ekranı ve haberleşme özelliği bulunmaz.

Ürün Özellikleri

• Marka: KAEL
• Model: PFR-3
• Ürün Tipi: Reaktif güç kontrol rölesi
• Seri: Ekonomik
• Kademe Sayısı: 3
• Uygulama: Küçük ve dengeli yüklü işletmeler, yerel kompanzasyon
• Kontrol: Tek faz
• Bağlantı: Bir faz, bir akım
• Gösterim: Kompanzasyon ve kademe durum LED’leri
• Sayısal Ekran: Yok
• Hedef Cosφ Ayarı: 0,70–1,00
• C/k Ayarı: 0,05–2
• Kademe Alma Süresi: 1–100 saniye
• Kademe Bırakma Süresi: 1–100 saniye
• Trifaze Kondansatör Desteği: Var
• Monofaze Kondansatör Desteği: Yok
• Şönt Reaktör Desteği: Yok
• SVC Uyumu: Yok
• Haberleşme: Yok
• Sıcaklık Ölçümü: Yok
• Fan ve Alarm Rölesi: Yok
• Şifre Koruması: Yok
• Besleme: 230 V AC, 50/60 Hz
• Akım Ölçme Aralığı: 0,05–6 A
• Akım Trafosu Sekonderi: 5 A
• Maksimum Kontak Akımı: 3 A / 240 V AC
• Cihaz Koruma Sınıfı: IP20
• Klemens Koruma Sınıfı: IP00
• Çalışma Sıcaklığı: -5…+50 °C
• Montaj: Pano içi raya montaj

ARSEL Elektrik Güvencesi

KAEL PFR-3 Reaktif Güç Kontrol Rölesi, ARSEL Elektrik güvencesiyle kompanzasyon uygulamalarınız için sunulmaktadır. Teknik özelliklerini inceleyebilir, ürün ve sipariş bilgisi için bizimle iletişime geçebilirsiniz.
