SÜPER-TCR-20 20 kVAr İndüktif Reaktif Güç Dengeleyici

Süper-Tcr-20 Kullanım Kılavuzu

Ürün Açıklaması

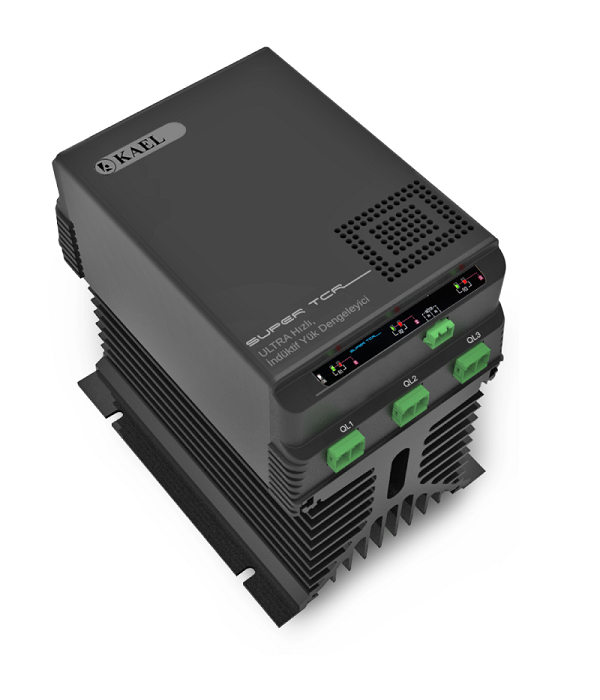

KAEL SÜPER-TCR-20, kapasitif reaktif gücün dengelenmesi amacıyla şönt reaktörleri tristörlerle kontrol eden bir indüktif reaktif güç dengeleyicidir. Mevcut reaktif güç kontrol röleli sisteme paralel bağlanarak hızlı değişen yüklerde kompanzasyona destek sağlar. Akım trafosu yönlerini ve bağlı reaktörlerin güçlerini otomatik öğrenen cihaz, maksimum 10 ms anahtarlama süresiyle çalışır. Akım trafosu oranı DIP anahtar üzerinden ayarlanır. Birlikte kullanılan reaktif güç kontrol rölesinde RS485 bağlantısı bulunması gerekmez.

Üretici tarafından maksimum 20 kVAr sınıfında sunulan SÜPER-TCR-20, üç fazlı uygulamada en fazla 3 adet 7 kVAr reaktörle çalışır. Kaynak, torna ve pres makineleri ile asansör veya vinç bulunan işletmelerde dinamik kompanzasyon uygulamalarına uygundur.

Ürün Özellikleri

• Marka: KAEL
• Model: SÜPER-TCR-20
• Ürün Tipi: İndüktif reaktif güç dengeleyici
• Kontrol Yöntemi: Tristör kontrollü şönt reaktör sürme
• Üreticinin Belirttiği Maksimum Kapasite: 20 kVAr
• Üç Fazlı Reaktör Yapısı: 3 × 7 kVAr
• Belirtilen Reaktör Modeli: KAEL SR-230/7
• Çalışma Gerilimi: 400 V AC, üç faz, 50 Hz
• Anahtarlama Süresi: Maksimum 10 ms
• Otomatik Öğrenme: Akım trafosu yönleri ve reaktör güçleri
• Akım Trafosu Oranı Ayarı: DIP anahtar
• Koruma Özellikleri: Aşırı akım, aşırı gerilim, reaktör ve tristör termik koruması
• Besleme Güç Tüketimi: 6 VA
• Cihaz Koruma Sınıfı: IP20
• Klemens Koruma Sınıfı: IP00

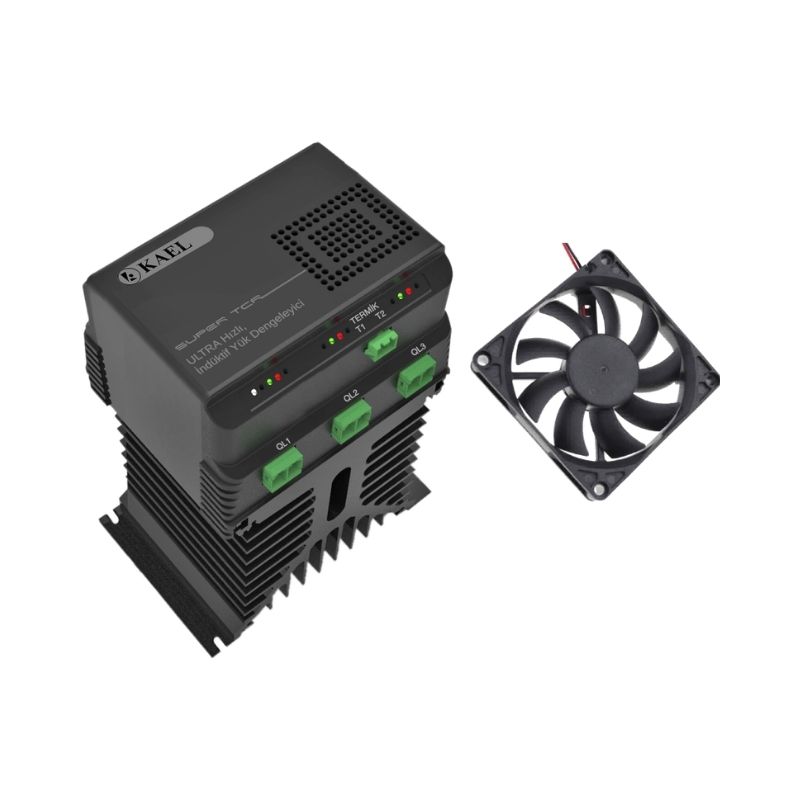

• Fan: Opsiyonel
• Ölçüler: 133 × 200 × 200 mm
• Ağırlık: 4,5 kg
• Montaj: Pano montaj sacına dik montaj

ARSEL Elektrik Güvencesi

KAEL SÜPER-TCR-20 İndüktif Reaktif Güç Dengeleyici, ARSEL Elektrik güvencesiyle kompanzasyon uygulamalarınız için sunulmaktadır. Teknik özelliklerini inceleyebilir, ürün ve sipariş bilgisi için bizimle iletişime geçebilirsiniz.
