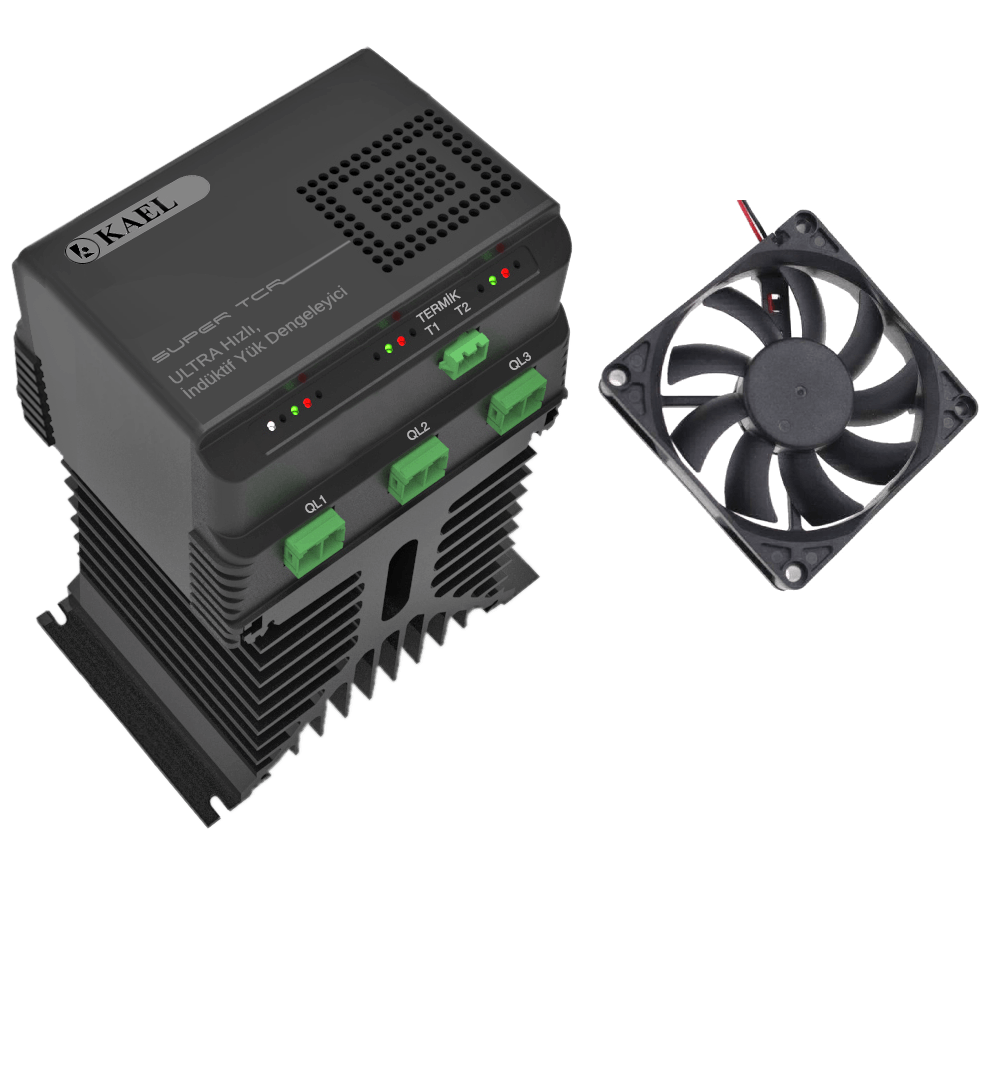

SÜPER-TCR-10 10 kVAr İndüktif Reaktif Güç Dengeleyici

Süper-Tcr-10 Kullanım Kılavuzu

Ürün Açıklaması

KAEL SÜPER-TCR-10, kompanzasyon sistemlerinde kapasitif reaktif gücü dengelemek amacıyla şönt reaktörleri kontrol eden tristörlü bir indüktif reaktif güç dengeleyicidir. Reaktif güç kontrol röleli sisteme paralel bağlanarak ani yük değişimlerinde kompanzasyona destek sağlar.Maksimum 10 ms anahtarlama süresine sahip cihaz, bağlı reaktörlerin güçlerini ve akım trafosu yönlerini otomatik öğrenir. Akım trafosu oranı DIP anahtar üzerinden ayarlanabilir. Birlikte kullanılan reaktif güç kontrol rölesinde RS485 bağlantısı bulunması gerekmez.

Üreticinin maksimum 10 kVAr sınıfında sunduğu SÜPER-TCR-10, üç fazlı uygulamada en fazla 3 adet 3 kVAr reaktörle çalışır. Fanlı yapıya sahip model; kaynak, torna ve pres makineleri, asansörler ve vinçler gibi değişken yüklerin bulunduğu işletmelerde kullanılabilir.

Ürün Özellikleri

• Marka: KAEL
• Model: SÜPER-TCR-10
• Ürün Tipi: İndüktif reaktif güç dengeleyici
• Kontrol Yöntemi: Tristör kontrollü şönt reaktör sürme
• Üreticinin Belirttiği Maksimum Kapasite: 10 kVAr
• Üç Fazlı Reaktör Yapısı: 3 × 3 kVAr
• Belirtilen Reaktör Modeli: KAEL SR-230/3
• Çalışma Gerilimi: 400 V AC, üç faz, 50 Hz
• Anahtarlama Süresi: Maksimum 10 ms
• Otomatik Öğrenme: Akım trafosu yönleri ve reaktör güçleri
• Akım Trafosu Oranı Ayarı: DIP anahtar
• Koruma Özellikleri: Aşırı akım, aşırı gerilim, reaktör ve tristör termik koruması
• Besleme Güç Tüketimi: 6 VA
• Cihaz Koruma Sınıfı: IP20
• Klemens Koruma Sınıfı: IP00
• Fan: Var
• Ölçüler: 133 × 165 × 200 mm
• Ağırlık: 3,5 kg
• Montaj: Pano montaj sacına dik montaj

ARSEL Elektrik Güvencesi

KAEL SÜPER-TCR-10 İndüktif Reaktif Güç Dengeleyici, ARSEL Elektrik güvencesiyle kompanzasyon uygulamalarınız için sunulmaktadır. Teknik özelliklerini inceleyebilir, ürün ve sipariş bilgisi için bizimle iletişime geçebilirsiniz.
