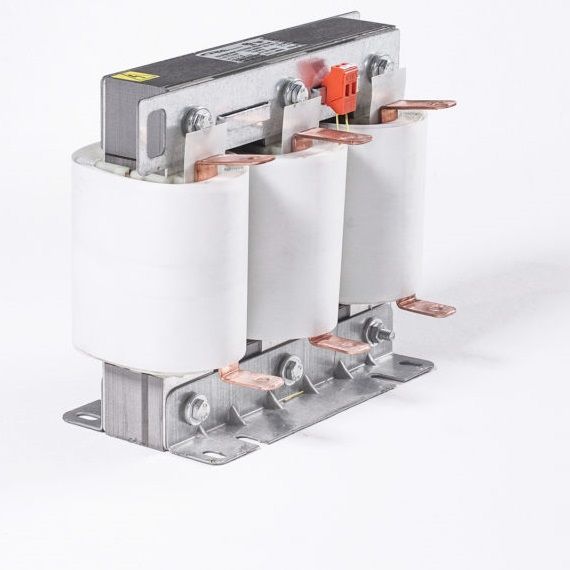

Harmonik Filtre Reaktörü 100 kVAr 380-400V

Harmonik Filtre Reaktörü 100 kVAr 380-400V

Ürün Kodu :HR-100-07-T | Stok Durumu : 100 YERLİ İMALAT

(0)

100 kVAr Trifaze Harmonik Filtre Reaktörü

Harmonik Filtre Reaktörleri, filtre kompanzasyon sistemlerinde kondansatörlere seri olarak bağlanılarak kullanılır.Kompanzasyon sistemlerinde harmonik filtre reaktörleri kullanılması ile birlikte harmonik içerikli sistemlerde karşılaşılan aşağıdaki sorunlar çözülmüş olur:

Kondansatörlerin devreye alınması anında aşırı akım çekilmesi

Harmonik rezonans durumu nedeni ile akımların aşırı artması ve kondansatörlerin aşırı yüklenmesi

Kondansatörlerin kısa sürede bozulması

Hatların aşırı akımları nedeni ile yüklenmesi, kablolarda ısınmalar

Koruma elemanlarının zamansız olarak açılması

Harmonikler nedeni ile şebeke geriliminin aşırı bozulması, bu nedenle hassas cihazlarda yaşanan sorunlar

İletişim sistemlerinde yaşanan girişimler

Elektronik kart, cihaz ve bilgisayarlarda yaşanan nedeni anlaşılamayan sorun ve arızalar

Filtreli kompanzasyon sistemlerinde harmonik filtre reaktörleri ve güç kondansatörlerinin seçimi büyük önem taşır.Kondansatör ve reaktör seçimi sırasında aşağıdaki noktalara dikkat edilmesi kurulan filtreli kompanzasyon sisteminden beklenen performansın alınması açısından önemlidir.

ÖZELLİKLER

Dizayn: EN 60289, 61558 – 2 – 20

Frekans: 50 Hz

Ortam Sıcaklığı: ta40º C/B

Koruma: IPOO

Empedans Faktörü: %14



TEKNİK ÖZELLİKLER

Stok No Güç Akım a b d e f g h1 h2 Ağırlık
HR-1-14 1 1,53 120 70 65 40 100 20 100 120 1,82
HR-1,5-14 1,5 2,16 120 70 65 40 100 20 100 120 1,9
HR-2,5-14 2,5 3,78 120 70 65 50 100 30 100 120 2,5
HR-5-14 5 7,56 190 110 90 75 160 35 150 210 5,34
HR-6,25-14 6,25 9,78 190 110 90 75 160 35 150 210 5,5
HR-7,5-14 7,5 11,72 190 120 90 80 160 40 150 210 6,62
HR-10-14 10 15,6 200 130 90 90 160 50 150 210 8,1
HR-12,5-14 12,5 19,48 190 160 90 115 160 75 150 210 11,58
HR-15-14 15 23,4 260 140 145 90 220 40 200 260 11,84
HR-20-14 20 30,98 260 150 145 100 220 60 200 260 16,86
HR-25-14 25 38,94 270 160 145 115 220 70 200 220 20,32
HR-30-14 30 46,75 270 160 145 115 220 70 200 200 20,32
HR-40-14 40 61,8 310 170 220 110 250 60 240 245 24,9
HR-50-14 50 77,1 310 170 220 110 250 60 240 245 24,9
HR-60-14 60 92,4 310 180 220 120 250 70 240 245 28,1
HR-75-14 75 115,25 330 210 220 145 270 90 240 245 39,1
HR-100-14 100 155,68 330 240 220 165 270 120 240 245 51,6
