ENERGY-01-DIN-100A Üç Fazlı RS485 Enerji Ölçer

ENERGY-01-DIN-100A Kullanım Kılavuzu

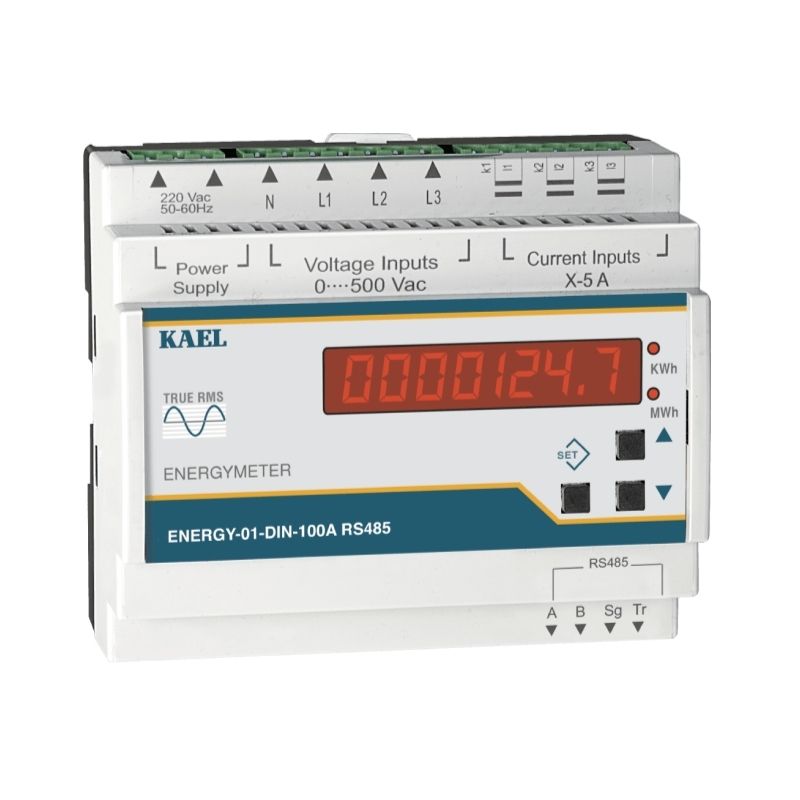

KAEL ENERGY-01-DIN-100A

KAEL ENERGY-01-DIN-100A, üç fazlı sistemlerde 100 A akım trafolarıyla çalışan, DIN ray tipi dijital enerji ölçerdir. LED ekranında üç fazın toplam aktif enerjisini gösterir. RS485 Modbus RTU bağlantısıyla uyumlu otomasyon ve SCADA sistemlerine ölçüm verileri aktarabilir.

Haberleşme üzerinden gerilim, akım, frekans, güç, güç faktörü ve import/export enerji bilgileri okunabilir. Akım ve gerilimin 3–31. tek harmoniklerine de erişim sunarak enerji takibi ve şebeke incelemelerini destekler.

Ürün Özellikleri

• Marka / Model: KAEL ENERGY-01-DIN-100A
• Ürün tipi: Üç fazlı, RS485 haberleşmeli enerji ölçer
• Ölçüm yöntemi: RMS
• Ekranda gösterilen değer: Üç fazın toplam aktif enerjisi
• Aktif enerji ölçümü: Import/export, kWh
• Aktif enerji doğruluk sınıfı: Sınıf 1
• Reaktif enerji ölçümü: Import/export, kVArh
• Reaktif enerji doğruluk sınıfı: Sınıf 2
• RS485 üzerinden okunabilen değerler: Gerilim, akım, frekans, güç, güç faktörü ve enerji
• Harmonik verileri: RS485 üzerinden 3–31. tek akım ve gerilim harmonikleri
• Demand takibi: Yok
• Tepe değer takibi: Yok
• Enerji pals çıkışı: Yok
• Haberleşme: RS485 Modbus RTU
• Cihaz adresi: 1–255
• Haberleşme hızı: 2400–115200 bps, seçilebilir
• Bağlantı tipi: 3P&4W, üç faz ve nötr
• Akım ölçüm yapısı: Harici 100 A akım trafolu
• Maksimum ölçüm akımı: 100 A
• Gösterge: LED ekran
• Yardımcı besleme: 230 V AC
• İşletme frekansı: 50/60 Hz
• Besleme güç tüketimi: 4 VA’dan düşük
• Cihaz koruma sınıfı: IP20
• Klemens koruma sınıfı: IP00
• Çalışma sıcaklığı: −5 °C ile +50 °C
• Depolama sıcaklığı: −20 °C ile +70 °C
• Boyutlar: 105 × 90 × 59 mm
• Montaj: DIN ray
